什么是高溫膨脹節(jié)蒙皮
一直以來本公司承接著很多電廠的蒙皮工程。對(duì)于膨脹節(jié)蒙皮有一點(diǎn)看法，今日午后腦子有點(diǎn)靈感，遂寫下一些加工工藝供兄弟們參考。有不足之處，望指出。
氟橡膠的性能相信大家并不陌生，硅橡膠之最。在航空航天領(lǐng)域或者高要求場(chǎng)所，氟膠的不可替代性不用多說。
再談到氟橡膠的混煉，并不是每家橡膠廠都可以做氟混煉膠。在此略過。氟膠的混煉膠還是推薦國(guó)內(nèi)一些知名公司的產(chǎn)品，畢竟是用到煙囪上的東西，高溫具有腐蝕性。至于美國(guó)杜邦等國(guó)際品牌，從電廠使用來講，和國(guó)內(nèi)差別不是很大。

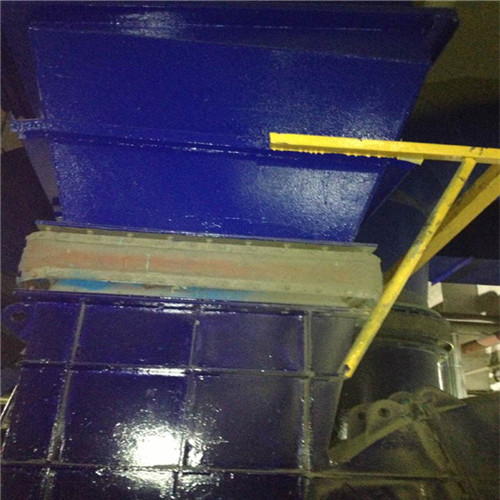

蒙皮
氟混煉膠到手還需再次混煉才可出片，因?yàn)榉鹉z生熱較大，操作時(shí)應(yīng)調(diào)節(jié)螺旋桿的轉(zhuǎn)速，加強(qiáng)冷卻。一般溫度為40~45.而且需注意的是，因?yàn)榉z里面分子的特殊性，在出片時(shí)應(yīng)調(diào)高厚度，留有余地讓生膠片自然伸縮。
出片后的生膠片理應(yīng)放置一夜(不超過24小時(shí))，待膠皮完全冷卻后方可再次加工硫化，以保持它性能的優(yōu)越性。
一般電廠需要耐高溫制品，在此，我們加入一位新伙伴，硅膠玻璃纖維布。用玻璃絲制成的布，可想而知此產(chǎn)品的強(qiáng)韌性。曾經(jīng)用打火機(jī)燒玻纖布，燒了5分鐘，手都燙的很了，布還是那個(gè)樣子，也不會(huì)有被燃的痕跡。我們的產(chǎn)品大部分為三膠兩布形式。為此，對(duì)布的工藝要求，需非常嚴(yán)苛。
從布的選料到黏合，曾經(jīng)讓廠里再三為難，因?yàn)榉z的性價(jià)比以及特性，使得不可以像其他橡膠那樣可以多次試驗(yàn)。曾經(jīng)使用過美國(guó)洛德公司的CH5150黏合劑進(jìn)行粘合，確實(shí)還是比較有用的，但是牽涉到一個(gè)成本問題，兩步法。

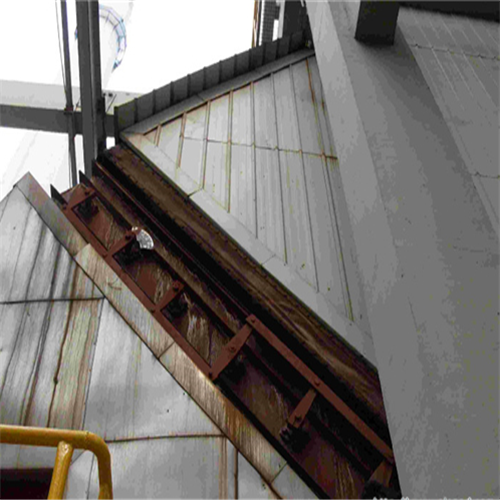

蒙皮
多次實(shí)驗(yàn)發(fā)現(xiàn)，玻纖布在使用過程中，不可沾灰，弄臟，否則會(huì)嚴(yán)重影響?zhàn)ず瞎δ堋⒉眉艉玫牟挤謨蓪又劣谌z中，整理齊整，防止出現(xiàn)褶皺。
對(duì)于氟橡膠，一般要進(jìn)行一段硫化、二段硫化。
一段硫化一般為定型作用。必須嚴(yán)格控制溫度，硫化溫度為130-140，一般硫化時(shí)間為30分鐘。如果是單純不夾布的氟膠，溫度為150-160，硫化時(shí)間在十分鐘左右。
二段硫化則是對(duì)氟膠性能的一個(gè)飛躍，可以提高氟橡膠的伸長(zhǎng)率，壓縮永久變形，拉伸強(qiáng)度和扯斷力。一般溫度為逐步升溫。在二段硫化后，氟膠的強(qiáng)度應(yīng)不低于10MPa，拉伸率不低于350%。
等氟膠脫模冷卻后再進(jìn)行修邊整切。最后包裝。
OK!所有工藝就此完成。
蒙皮
在本公司一些案例中，有客戶需做蒙皮接頭，就是將這條圍帶做成一個(gè)圈子，可以直接套在一些金屬制品上，在做接頭的過程中，其實(shí)對(duì)于機(jī)器損傷還是蠻大的，但是需注意，在一開始硫化和結(jié)束硫化時(shí)，都應(yīng)留一部分好為后來做接頭留余地。
在使用過程中，理論氟膠是一種非常耐高溫，耐腐蝕，耐輻射，耐油等產(chǎn)品，但在實(shí)際使用過程中，理應(yīng)好好保護(hù)圍帶，增加使用壽命。每年定期檢查壁薄之處，若發(fā)現(xiàn)有老化現(xiàn)象，需立即停止使用，并及時(shí)更換新的氟膠膨脹節(jié)。
客戶服務(wù)熱線：如果您對(duì)以上蒙皮感興趣或有疑問，請(qǐng)點(diǎn)擊聯(lián)系我們網(wǎng)頁(yè)右側(cè)的在線客服，或致電：13512552207，江蘇美潤(rùn)——為您全程貼心服務(wù)。
江蘇美潤(rùn)原創(chuàng)，轉(zhuǎn)載前請(qǐng)附上“——來自江蘇美潤(rùn)官方資訊”，否則將視為侵權(quán)! 文章版權(quán)：ttgl.com.cn
 |
地址：江蘇省泰興市虹橋鎮(zhèn)廣福村 |
 |
您可掃描左側(cè)的二維碼 添加我為好友 微信：江蘇美潤(rùn) 關(guān)注美潤(rùn)官方微信！ |
友情鏈接：江蘇濟(jì)通
|
